Pengenalan Produk

Sistem pemasangan fotovoltaik ubin baja berwarna terutama cocok untuk pembangkit listrik atap baja berwarna terdistribusi. Sistem ini menggunakan aluminium sebagai bahan utama. Bobotnya ringan dengan beban rendah di atap.

Tidak menembus · atap industri · jahitan trapesium / berdiri

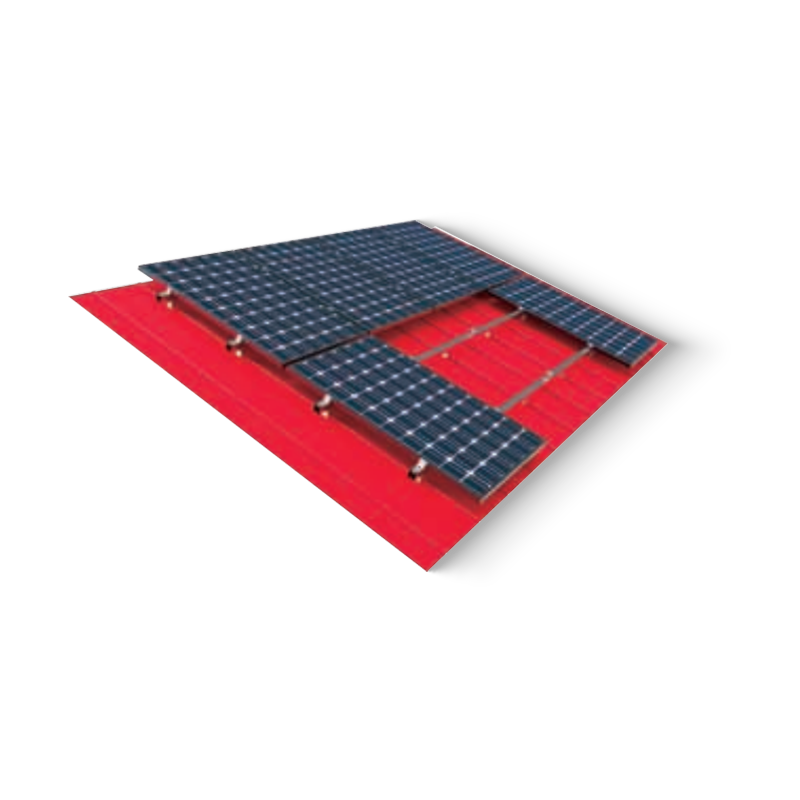

Sistem Pemasangan Ubin Baja Berwarna
Itu Sistem Pemasangan Ubin Baja Berwarna adalah solusi struktural khusus yang dirancang untuk pemasangan modul fotovoltaik pada atap industri dan komersial yang terdiri dari lembaran baja berprofil. Sistem ini menggunakan konfigurasi klem dan rel khusus yang berinteraksi langsung dengan rusuk ubin baja berwarna, sehingga menghilangkan atau meminimalkan kebutuhan penetrasi atap. Dibangun terutama dari pengencang paduan aluminium ekstrusi (AL6005-T5) dan baja tahan karat (SUS304), rakitan pemasangan menyediakan sambungan mekanis yang memperhitungkan ekspansi termal dan kebutuhan beban angin. Arsitektur modularnya mendukung orientasi modul potret dan lanskap, beradaptasi dengan berbagai geometri rusuk termasuk profil jahitan trapesium, bergelombang, dan berdiri.
01
Integritas Struktural
Menggunakan klem jahitan berdiri yang tidak menembus atau braket trapesium bersegel EPDM untuk menjaga lapisan kedap air pada struktur atap yang ada.
02
Daya Tahan Bahan
Aluminium anodisasi memberikan ketahanan terhadap korosi atmosferik dan paparan bahan kimia industri, sehingga memperpanjang umur operasional panel surya.
03
Distribusi Beban
Direkayasa untuk mendistribusikan beban modul PV statis dan dinamis di seluruh purlin atap utama, mencegah deformasi lokal pada ubin baja.
04
Kecepatan Instalasi
Komponen yang telah dirakit sebelumnya dan mur rel khusus mengurangi waktu kerja di lokasi dan kompleksitas mekanis.
Bahan dasar Aluminium Anodisasi AL6005-T5
Bahan pengikat Baja Tahan Karat SUS304
Jenis atap Jahitan Trapesium / Bergelombang / Berdiri
Beban angin Hingga 60 m/s
Beban salju Hingga 1,4 kN/m²
Sudut kemiringan Penyesuaian paralel atau 5° – 15°
Karakteristik Produk
Parameter Teknis Detail Spesifikasi
Bahan Dasar Aluminium Anodisasi AL6005-T5
Bahan Pengikat Baja Tahan Karat SUS304
Jenis Atap yang Berlaku Jahitan Trapesium, Bergelombang, Berdiri
Kapasitas Beban Angin Hingga 60 m/s
Kapasitas Beban Salju Hingga 1,4 kN/m²
Sudut Kemiringan Sejajar dengan atap atau penyesuaian 5° - 15°
Skenario Aplikasi Utama
Pergudangan Industri – Pembangkit listrik PV atap skala besar di pusat logistik dan fasilitas manufaktur menggunakan lembaran baja berprofil.
Fasilitas Pertanian – Integrasi tenaga surya pada kandang ternak berstruktur baja dan unit penyimpanan biji-bijian.
Pusat Ritel Komersial – Memperbaiki kompleks perbelanjaan beratap logam yang ada untuk menghasilkan energi terbarukan.
Inspeksi Pra-Instalasi
  • Verifikasi Substrat: Pastikan ketebalan dan kualitas material ubin baja berwarna untuk memastikan kekuatan tarik yang memadai untuk sekrup sadap sendiri atau gesekan klem.
  • Lokasi Purlin: Identifikasi dan tandai dengan tepat posisi purlin sub-atap untuk memastikan semua pengencang struktural terpasang pada rangka penahan beban.
Pedoman Operasional
  • Aplikasi Penyegel: Untuk sistem yang memerlukan penetrasi atap, gasket EPDM bermutu tinggi atau pita karet butil harus digunakan untuk mencegah masuknya uap air.
  • Spesifikasi Torsi: Semua baut baja tahan karat harus dikencangkan sesuai nilai torsi teknik (biasanya 15-20 N·m) untuk mencegah kendor akibat getaran siklus angin.
  • Kondisi Penyimpanan: Komponen disimpan di lingkungan yang kering dan berventilasi; hindari kontak langsung dengan semen atau bahan asam untuk mencegah korosi galvanik sebelum pemasangan.
Sifat fisik
Ketik Stent fotovoltaik
Bahan Bahan Paduan Aluminium
Finishing/perawatan permukaan

/

Rentang dimensi

dapat disesuaikan tersedia

Lebar Tersedia yang dapat disesuaikan
Tinggi Rel Samping
Panjangnya
Ketebalan/diameter kawat
Maks. Beban Kerja
Aksesori/produk terkait
Fitur Produk

1. Ringan

2. Instalasi Mudah

3. Kinerja biaya tinggi

Warna

Tekanan angin desain: 0,55KN/㎡

Tekanan salju desain: 0,5KN/㎡

Kehidupan pelayanan: 30 Tahun

Permintaan lingkungan
Aplikasi Warna steel tile roof
