Pengenalan Produk

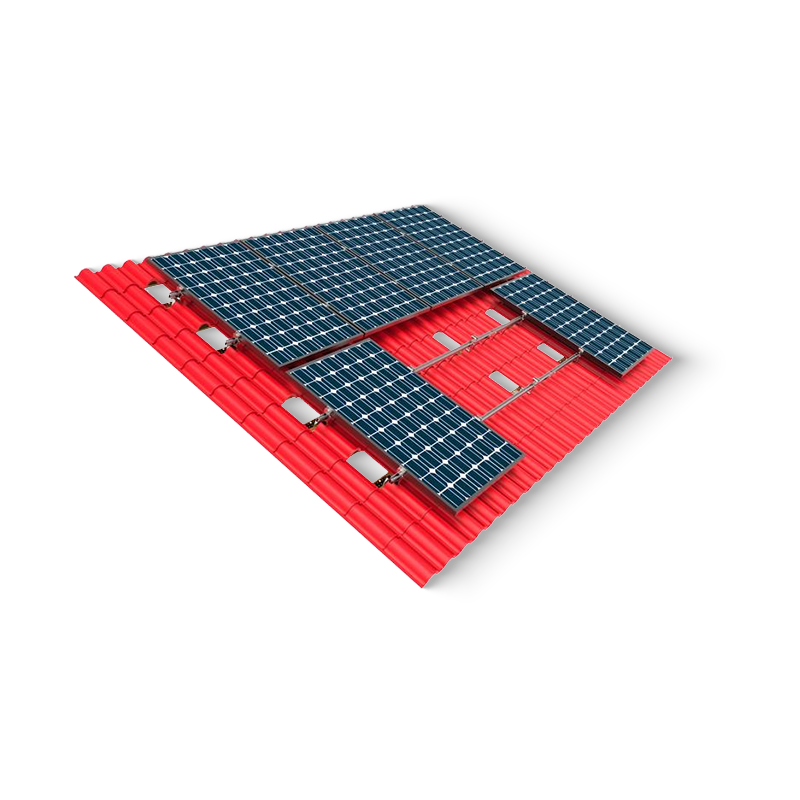

Sistem pemasangan ubin mengkilap
Itu Sistem Pemasangan Ubin Mengkilap adalah solusi struktural khusus yang dirancang untuk pemasangan modul fotovoltaik dan peralatan atap lainnya ke genteng tanah liat atau beton berlapis kaca (halus, melengkung, atau saling bertautan). Direkayasa untuk berinteraksi dengan geometri unik ubin kaca tanpa mengurangi integritas kedap air pada atap, sistem ini menggunakan kait ubin yang dapat disesuaikan, rel aluminium ekstrusi, dan pengencang baja tahan karat. Desainnya mengakomodasi ekspansi termal, gaya angkat angin, dan beban salju dengan tetap menjaga karakter estetika permukaan atap. Cocok untuk proyek retrofit dan konstruksi baru, sistem ini mendukung konfigurasi panel fotovoltaik standar dengan sudut kemiringan sejajar dengan bidang atap atau dengan penyesuaian ketinggian minimal.
Bahan
Aluminium Anodisasi AL6005-T5
Pengencang
Baja Tahan Karat SUS304
Kompatibilitas ubin
Tanah liat mengkilap · beton · saling bertautan
Beban angin
Hingga 55 m/s
A1
Integritas tahan air
Kait ubin dirancang untuk diletakkan di bawah atau di atas ubin kaca dengan bantalan EPDM atau gasket karet, menghilangkan penetrasi atap dan mempertahankan penghalang cuaca asli.
A2
Distribusi beban ubin
Sistem menyebarkan berat modul PV secara merata ke beberapa titik kontak ubin, mencegah retak lokal atau kerusakan pada permukaan kaca yang rapuh.
A3
Pelestarian estetika
Aluminium anodisasi dan desain rel profil rendah meminimalkan dampak visual, sehingga karakter arsitektur atap tetap menonjol.
A4
Kemampuan beradaptasi modular
Posisi kait yang dapat disesuaikan mengakomodasi berbagai profil ubin, jarak reng, dan kemiringan atap, memungkinkan integrasi tanpa batas di berbagai geometri atap.
Spesifikasi teknis
Bahan dasar Aluminium Anodisasi AL6005-T5 (12-15μm coating)
Bahan pengikat Baja Tahan Karat SUS304 / SUS316 (coastal zones)
Jenis ubin Tanah liat mengkilap, beton, saling bertautan (tipe S, tipe M, datar)
Rentang penyesuaian kait ±20mm vertikal · ±15mm horizontal
Beban angin resistance Hingga 55 m/s (tested per EN 1991-1-4)
Kapasitas beban salju Hingga 1,2 kN/m²
Profil rel 30x30mm · 40x40mm (dapat disesuaikan)
Suhu pengoperasian -30°C hingga 85°C
Renovasi warisan tempat tinggal – Integrasi PV pada bangunan terdaftar dengan atap genteng tanah liat berlapis kaca.
Bangunan komersial dan kota – Sekolah, balai kota, dan pusat kebudayaan dengan atap kaca melengkung.
Proyek perhotelan mewah – Hotel dan resor memerlukan integrasi tenaga surya low profile tanpa mengubah tampilan atap.
Instalasi tenaga surya distrik bersejarah – Memenuhi pedoman dampak visual untuk zona arsitektur yang dilindungi.
Instalasi sequence
01
Survei atap dan pemetaan ubin
Identifikasi jenis ubin, jarak reng, dan kondisi permukaan kaca. Tandai posisi kait sejajar dengan kasau atap di bawahnya.
02
Pemasangan kait
Geser kait yang dapat disesuaikan ke bawah atau di atas ubin kaca dengan bantalan pelindung EPDM. Kencangkan menggunakan baut baja tahan karat dengan torsi yang ditentukan (12-15 N·m).
03
Lampiran rel
Pasang rel aluminium ke kait menggunakan konektor yang sudah dirakit sebelumnya. Rel rata melintasi larik menggunakan slot penyesuaian terintegrasi.
04
Penjepitan modul
Posisikan panel PV pada rel dan kencangkan menggunakan klem atas atau samping. Verifikasi kontinuitas ikatan tanah di seluruh komponen.
Sifat fisik
Ketik Stent fotovoltaik
Bahan Bahan Paduan Aluminium
Finishing/perawatan permukaan

/

Rentang dimensi

dapat disesuaikan tersedia

Lebar Tersedia yang dapat disesuaikan
Tinggi Rel Samping
Panjangnya
Ketebalan/diameter kawat
Maks. Beban Kerja
Aksesori/produk terkait
Fitur Produk

1. Ringan

2. Instalasi Mudah

3. Kemampuan beradaptasi yang kuat

Warna

Tekanan angin desain: 0,55KN/㎡

Tekanan salju desain: 0,5KN/㎡

Kehidupan pelayanan: 30 Tahun

Permintaan lingkungan
Aplikasi Atap judul berlapis kaca
