Ikhtisar produk

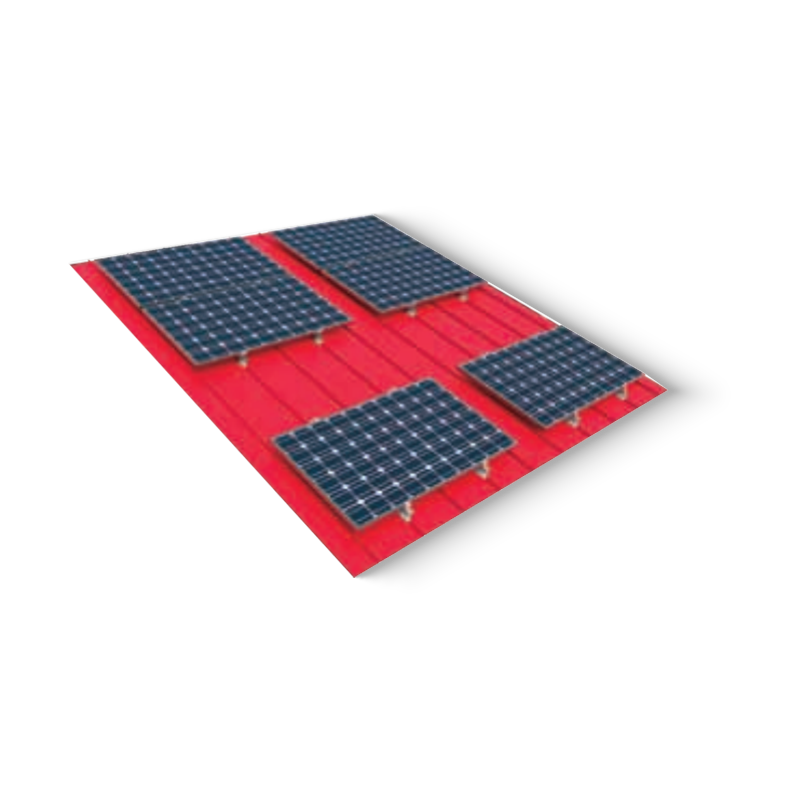

Sistem pemasangan ubin baja warna tanpa purlin dirancang untuk memasang peralatan langsung ke lapisan berdiri atau rusuk trapesium dari lembaran baja berprofil. Sistem ini terdiri dari alas penjepit aluminium atau baja galvanis, braket yang dapat diatur ketinggiannya, dan rel atas atau penjepit modul. Ini menghilangkan kebutuhan akan purlin melintang, mengurangi biaya material dan waktu pemasangan. Mekanisme penjepit menggunakan baut T dan bantalan neoprena untuk mengamankan braket tanpa menembus membran atap, sehingga menjaga integritas cuaca. Perpindahan beban terjadi melalui rusuk-rusuk lembaran ke substruktur. Kompatibilitas standar mencakup profil seperti LSY-32/1000, YX25-210-840, dan ubin trapesium dengan tinggi rusuk dari 25mm hingga 75mm. Sistem pemasangan dapat mendukung panel fotovoltaik, baki kabel, atau perlengkapan mekanis ringan pada atap logam dengan sudut kemiringan antara 5° dan 45°.

≤45° Kisaran kemiringan atap
25-75mm Tinggi tulang rusuk yang kompatibel
M8 / M10 Ukuran baut penjepit
EN 1991-1-4 Desain beban angin
Keuntungan inti

Eliminasi purlin

Mengurangi struktur baja sekunder sebesar 35-50% dibandingkan dengan purlin rel tradisional. Braket pemasangan dipasang langsung ke rusuk lembaran atap, sehingga menurunkan biaya material dan berat pengangkutan.

Integritas tahan air

Desain penjepit menggunakan EPDM atau bantalan silikon untuk menutup titik pemasangan. Tidak adanya penetrasi atap mengurangi potensi kebocoran. Diuji hingga kedap air 600Pa dalam kondisi dinamis.

Ketinggian dan kemiringan yang dapat disesuaikan

Mekanisme geser terintegrasi memungkinkan penyesuaian vertikal hingga 40mm dan sudut kemiringan 0-15 derajat untuk mengimbangi ketidakteraturan atap atau orientasi matahari.

Bahan yang cocok dengan korosi

Klem dari aluminium 6063-T5 (anodized AA15) atau baja HDG (lapisan Z600). Pengencang baja tahan karat A2-70 disertakan untuk pencegahan kontak logam yang berbeda.

Karakteristik produk
Pilihan bahan Aluminium ekstrusi 6063-T5 (anodisasi 12-15μm) / Baja galvanis hot-dip S250GD Z (275-600g/m²)
Jenis penjepit Penjepit samping, penjepit tengah, penjepit ujung untuk lembaran trapesium; penjepit jahitan universal untuk atap jahitan berdiri
Kompatibilitas tulang rusuk Trapesium (tinggi 25-75mm, tinggi nada 150-350mm); bergelombang (tipe R32, R45); profil sinusoidal
Kapasitas beban Kekuatan tarik tertinggi: penjepit 2,5kN per braket; beban desain: 1,2kN vertikal / 0,8kN horizontal
Spesifikasi pengikat Baut hex baja tahan karat A2-70 atau A4-80; mesin cuci pegas dan mesin cuci datar yang telah dirakit sebelumnya
Kisaran suhu -40°C hingga 110°C (segel EPDM menjaga elastisitas)
Klasifikasi kebakaran Tidak mudah terbakar, Kelas A menurut ASTM E84, komponen aluminium
Sertifikasi ISO 9001:2015; IEC 62852 (kekuatan penjepit); TUV diuji untuk pengangkatan angin
Skenario aplikasi
Gudang industri dengan lembaran baja berwarna trapesium – pemasangan langsung panel surya di atap (sistem PV yang terikat jaringan).
Bangunan pertanian (peternakan unggas, penyimpanan biji-bijian) – memasang kipas angin, braket lampu atau peralatan kecil tanpa kisi-kisi purlin.
Atap logam komersial (carport, pusat logistik) – mendukung baki kabel atau jalan setapak yang tidak terlalu mencolok.
Proyek retrofit pada atap baja yang ada – solusi untuk menambah beban tanpa memodifikasi struktur utama.
Sistem pendingin dan rangkaian saluran HVAC dipasang pada lapisan logam bergelombang.
Catatan & solusi teknis

Resistensi terhadap pengangkatan angin

Untuk zona atap dengan daya hisap tinggi, gunakan klip pengunci tambahan dan tingkatkan kepadatan klem hingga 4 per meter persegi. Verifikasi gaya tarik keluar melalui uji tarik di lokasi sesuai ASTM E1512 (minimal 600 N per penjepit).

Pergerakan termal lembaran baja

Baja berwarna memuai di bawah siklus termal. Gunakan lubang braket berlubang dengan bantalan gesekan yang memungkinkan selip mikro hingga 3 mm untuk menghindari kelelahan pengikat. Jangan mengencangkan torsi melebihi 15 Nm pada baut M8.

Kontak logam yang berbeda

Braket aluminium yang bersentuhan dengan lembaran atap baja galvanis memerlukan isolator nilon atau gasket non-konduktif untuk mencegah korosi galvanik. Gunakan selotip aspal jika isolator tidak digunakan.

Verifikasi integritas segel

Setelah pemasangan, periksa sisipan EPDM untuk kompresi yang seragam. Celah yang lebih besar dari 1,5 mm menunjukkan tempat duduk yang tidak tepat dan dapat menyebabkan masuknya air. Torsi ulang setelah 2 minggu.

Pertanyaan yang sering diajukan
Q1 Apakah sistem tanpa purlin cocok untuk semua atap logam trapesium?
Kompatibilitas tergantung pada tinggi dan jarak rusuk. Klem standar sesuai dengan tinggi rusuk 25-75mm dan lebar puncak 25-45mm. Untuk profil khusus (tulang rusuk pantat, rusuk sempit), gunakan adaptor rahang khusus profil atau sisipan penjepit yang dibuat dengan mesin khusus.
Q2 Apakah sistem pemasangan memerlukan verifikasi struktur atap?
Ya. Lembaran atap harus menopang beban titik tambahan. Memberikan perhitungan beban berdasarkan ketebalan lembaran (baja minimum 0,5 mm), geometri rusuk, dan bentang antara purlin primer. Sistem pemasangan memindahkan beban ke rusuk lembaran; verifikasi kekuatan tulang rusuk dengan pabrikan.
Q3 Bisakah sistem ini digunakan untuk pemasangan panel surya tanpa pengikatan tanah?
Pengikatan diwajibkan oleh NEC 250. Gunakan klip arde atau gigi arde yang telah dipasang sebelumnya pada klem untuk menciptakan kontinuitas listrik pada braket dan rangka atap. Permukaan anodisasi tidak konduktif; hilangkan lapisan pada titik sambungan atau gunakan mesin cuci bintang.
Q4 Perawatan apa yang diperlukan dari waktu ke waktu?
Periksa torsi klem setiap tahun (disarankan 12-14 Nm untuk M8). Ganti bantalan EPDM yang rusak setiap 8-10 tahun. Periksa tanda-tanda korosi di wilayah pesisir; oleskan semprotan pelindung jika diperlukan.
Informasi referensi pemesanan

Skema penomoran bagian

NPCS-[Kode tinggi tulang rusuk]-[Kode bahan]-[Gaya penjepit]
Contoh: NPCS-50-AL-SC → tinggi rusuk 50mm, paduan aluminium, penjepit samping untuk lembaran trapesium

  • Kode tinggi tulang rusuk: 35, 50, 65, 75
  • Bahan: AL (anodisasi) / GS (baja galvanis)
  • Gaya: SC (penjepit samping), MC (penjepit tengah), EC (penjepit ujung)

Komponen kit standar

  • Klem atas dan klem bawah (pasangan serasi)
  • Mur nyloc baut stainless M8x40
  • Bantalan karet EPDM (ketebalan 2mm, sudah dipotong sebelumnya)
  • Set mesin cuci datar dan mesin cuci pegas
  • Adaptor kunci momen pemasangan (opsional)

Kemasan: 50 set per karton panduan pemasangan

* Nilai beban berdasarkan pengujian statis per UL 2703 dan EN 1991. Rekayasa lapangan direkomendasikan untuk penyesuaian spesifik zona salju/angin. Semua produk memenuhi persyaratan RoHS.
