Ikhtisar produk

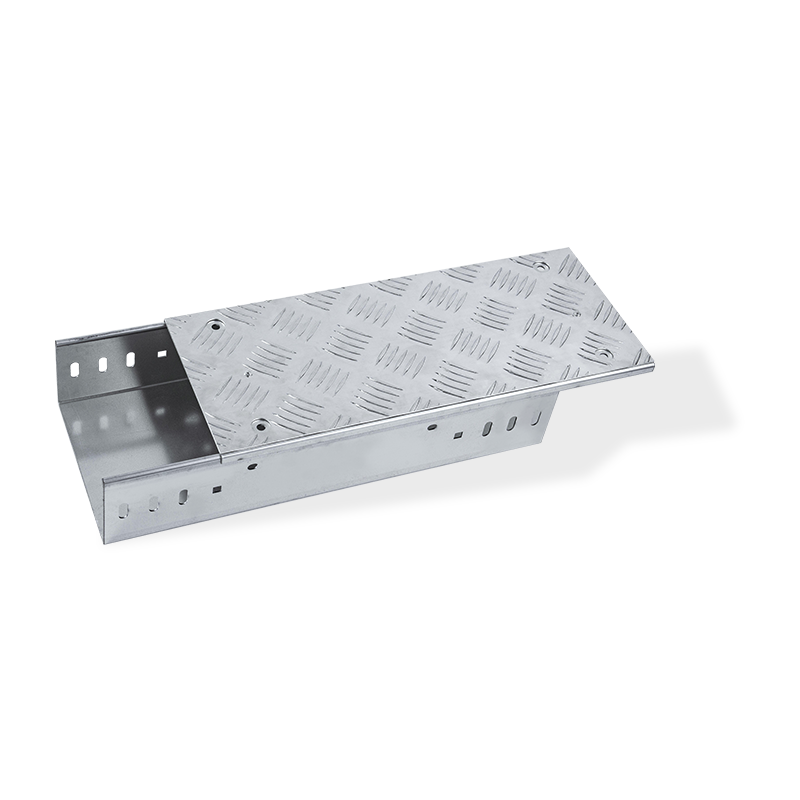

Baki kabel anti selip dengan penutup pelat kotak-kotak adalah sistem penahan kabel lengkap yang dibuat dari baja galvanis hot-dip (DX51D Z275) atau baja tahan karat 304/316L. Bak bak dilengkapi bagian bawah berlubang atau padat dengan emboss anti selip terintegrasi — biasanya pola berlian timbul yang memberikan koefisien gesekan 0,75 atau lebih tinggi (diuji menurut DIN 51130). Pelat penutup dibuat dari pelat kotak-kotak (durbar) setebal 1,5 mm dengan pola terangkat 5 mm di permukaan atas, yang memberikan ketahanan terhadap selip bagi personel yang berjalan di atas baki tertutup selama inspeksi atau pemeliharaan. Penutup dipasang melalui kait pengalih baja tahan karat atau klem sekrup, memastikan penutupan yang aman saat bergetar. Dinding samping bak memiliki tinggi 50mm, 80mm, atau 100mm, dengan jahitan yang dilas pabrik dan lubang yang sudah dilubangi untuk penyambungan dan penyangga. Aplikasi yang umum mencakup pabrik kimia, anjungan lepas pantai, galeri kabel terowongan, dan gedung distribusi listrik di mana terdapat kontaminasi minyak atau lemak. Desain palung mencegah kabel kendur dan memberikan perlindungan terus menerus terhadap serpihan yang berjatuhan.
R12 Peringkat anti-selip (DIN 51130)
0,75 μ Koefisien gesekan dinamis
IP4X Dengan opsi penutup & paking
Keuntungan inti
Keamanan permukaan yang dapat dilalui dengan berjalan kaki
Penutup pelat kotak-kotak dengan pola berlian terangkat 5 mm memberikan ketahanan terhadap selip untuk lalu lintas pejalan kaki, mengurangi risiko jatuh pada lintasan baki yang ditinggikan. Sesuai dengan OSHA 1910.22 untuk permukaan kerja berjalan.
Dasar timbul anti selip
Bagian bawah palung dilengkapi embossing mekanis (tekstur anti-selip) bahkan sebelum pemasangan penutup, mencegah perpindahan kabel selama penarikan dan getaran. Kedalaman pola 0,8-1,2 mm.
Opsi tertutup atau berventilasi
Alas bak yang kokoh untuk perlindungan debu/kotoran atau alas berlubang (35% area terbuka) untuk ventilasi. Penutup tidak berlubang untuk menjaga penghalang kontaminasi.
Peringkat beban tugas berat
Ketebalan dinding samping 2,0 mm hingga 3,0 mm, ketebalan penutup 1,5 mm (kotak-kotak). Kapasitas beban hingga 600 N/m beban terdistribusi pada bentang 2m, diuji sesuai IEC 61537.
Karakteristik produk
| Nilai materi | Baja galvanis hot-dip DX51D Z275 (Z600 opsional) / Baja tahan karat 304, 316L |
| Tinggi dinding samping | 50mm, 80mm, 100mm, 120mm |
| Kisaran lebar | 200mm hingga 800mm (dengan kelipatan 50mm) |
| Pola penutup kotak-kotak | Berlian terangkat 5mm, pitch 15x30mm, nilai ketahanan slip R12 |
| Tipe dasar anti selip | Pola kancing timbul atau tekstur berusuk memanjang |
| Selesai (galvanis) | Hot-dip galvanis sesuai ASTM A123 / ISO 1461, ketebalan lapisan minimal 85μm |
| Lampiran penutup | Beralih kait (baja tahan karat 304), pegas, atau klip sekrup setiap 600mm |
| Kisaran suhu | -40°C hingga 250°C (versi baja); -40°C hingga 400°C (tahan karat) |
| Kinerja api | Tidak mudah terbakar, Kelas A1 hingga EN 13501-1 |
Skenario aplikasi
Pabrik industri berat (pabrik baja, pabrik semen) tempat terjadinya kebocoran oli menyebabkan kondisi licin pada baki standar.
Anjungan lepas pantai dan pembuatan kapal – penutup kotak-kotak mencegah tergelincir dalam kondisi basah, versi baja tahan karat tahan terhadap korosi garam.
Galeri terowongan kabel dan gardu bawah tanah tempat personel pemeliharaan berjalan di atas jalur kabel.
Sistem penanganan bagasi bandara dan area penggerak apron memerlukan daya tahan tinggi dan hambatan lalu lintas pejalan kaki.
Fasilitas pengolahan makanan (desain higienis dengan penutup miring untuk menghindari pengumpulan cairan).
Penambangan dan pemrosesan mineral – baki tugas berat dengan penutup anti selip untuk lingkungan berdebu.
Catatan & solusi teknis
Pengujian beban untuk penutup walkable
Penutup pelat kotak-kotak diuji untuk beban terkonsentrasi 1,5kN pada area 200x200mm tanpa deformasi permanen. Untuk lalu lintas pejalan kaki yang sering, tentukan penyangga penutup tambahan dengan interval 1,2 m dan gunakan strip anti-selip pada tepi penutup.
Korosi di bawah gasket
Jika gasket karet dipasang di antara penutup dan bak untuk peringkat IP, kelembapan dapat terperangkap. Gunakan gasket neoprene dengan slot drainase (bukaan 3 mm setiap 200 mm) atau gunakan baja tahan karat untuk zona pesisir.
Kontinuitas landasan
Lapisan anti selip dan penutup kotak-kotak dapat mengganggu jalur grounding. Pasang jumper grounding (jalinan tembaga, 6mm²) antara penutup dan badan baki dengan interval maksimum 6m. Lug pengikat disediakan sebagai aksesori.
Keamanan pelepasan penutup
Bagian penutup individu memiliki berat hingga 15kg/m. Untuk bagian yang panjang, tentukan engsel yang dibantu penyangga gas atau penutup terpisah dengan pegangan pengangkat. Tangkapan pengaman mencegah pembukaan yang tidak disengaja pada jalur vertikal.
Pertanyaan yang sering diajukan
Apa perbedaan antara sampul kotak-kotak dan sampul datar standar?
Penutup pelat kotak-kotak memiliki pola berlian timbul di permukaan atas sehingga memberikan ketahanan terhadap selip bagi personel yang berjalan di atas baki. Penutup datar halus dan licin saat basah atau berminyak. Penutup kotak-kotak menambah 1,5-2,5kg per meter persegi tetapi meningkatkan peringkat keamanan hingga R12/R13.
Apakah hiasan timbul anti selip pada bagian bawah baki dapat merusak jaket kabel?
Kedalaman pengembosan dikontrol hingga maksimum 0,6 mm dengan tepi membulat (radius 0,3 mm). Untuk kabel serat optik yang sensitif, gunakan alas pelapis halus atau tentukan bagian bawah yang tidak berlubang tanpa timbul timbul pada zona kontak kabel.
Bagaimana cara menjaga ketahanan slip setelah pelapisan bubuk?
Lapisan bubuk (80-120μm) mengurangi tinggi tekstur sebesar 15-20%. Untuk area kritis slip, tentukan hanya galvanisasi hot-dip (tanpa lapisan tambahan) atau aplikasikan lapisan agregat anti slip (aluminium oksida) di atas lapisan bubuk.
Apakah bentuk sampul khusus tersedia untuk lintasan melengkung?
Ya. Pelat kotak-kotak datar dapat dipotong dengan laser agar sesuai dengan tikungan horizontal, tikungan vertikal dalam/luar, dan reduksi. Radius lentur minimum untuk penutup adalah 600mm; jari-jari yang lebih sempit memerlukan penutup yang tersegmentasi.
Informasi referensi pemesanan
Struktur nomor bagian
NSTC-[Lebar]-[Tinggi]-[Bahan]-[Jenis sampul]
Contoh: NSTC-400-80-GS-CQ → lebar 400mm, tinggi 80mm, baja galvanis, penutup kotak-kotak dengan kait
- Kode material: GS (hot-dip galv), SS304, SS316
- Jenis penutup: CQ (kotak-kotak), CL (clamp latch), CT (toggle latch)
Isi pengiriman standar
- Bagian bak (panjang 3m atau 6m) dengan flensa ujung yang sudah dilas sebelumnya
- Pelat kotak-kotak menutupi bagian engsel atau kait baja tahan karat
- Pelat coupler dan perangkat keras sambungan (termasuk tali grounding)
- Gasket neoprene (opsional untuk kedap debu)
Kemasan: palet kayu dengan lapisan anti gores, maksimal 25 bagian per palet.
*Data teknis berdasarkan pengujian gesekan IEC 61537:2021 dan ASTM F1679. Nilai beban diverifikasi untuk rentang dukungan 2m. Rekayasa lapangan direkomendasikan untuk zona seismik dan aplikasi luar ruangan dengan angin kencang.
