Pengenalan Produk

Rak kabel profil aluminium dirancang untuk sistem manajemen kabel terbuka di pusat data. Mereka telah mendapat pengakuan luas di pasar karena ringan, berkekuatan tinggi, dan mudah perawatannya. Penggunaan paduan aluminium berkualitas tinggi sebagai bahan utama memastikan rak kabel memiliki kapasitas menahan beban dan ketahanan terhadap korosi, sekaligus mengurangi berat keseluruhan untuk memudahkan penanganan dan pemasangan. Permukaannya dilapisi galvanis elektro atau galvanis hot-dip, dengan ketebalan lapisan masing-masing ≥12um dan >60um, sehingga memberikan ketahanan terhadap karat dan korosi. Perawatan ini tidak hanya memperpanjang masa pakai rak kabel, namun juga meningkatkan kemampuannya untuk menahan erosi lingkungan, memastikan pengoperasian jangka panjang dan stabil. Desain rak kabel yang terbuka membuat pemasangan dan pemeliharaan kabel menjadi lebih nyaman. Pengguna dapat dengan mudah melewatkan kabel melalui langkah-langkah rak kabel untuk mendapatkan tata letak kabel yang fleksibel. Pada saat yang sama, struktur terbuka juga mengoptimalkan sirkulasi udara dan meningkatkan efisiensi pembuangan panas pusat data.

SISTEM TERBUKA · MANAJEMEN KABEL

Tangga kabel aluminium dengan sistem terbuka untuk manajemen kabel

Struktur pendukung modular untuk kabel listrik, kontrol, dan telekomunikasi. Dirancang untuk kekuatan mekanik yang tinggi dan ketahanan terhadap korosi di lingkungan dalam dan luar ruangan.

Ikhtisar produk

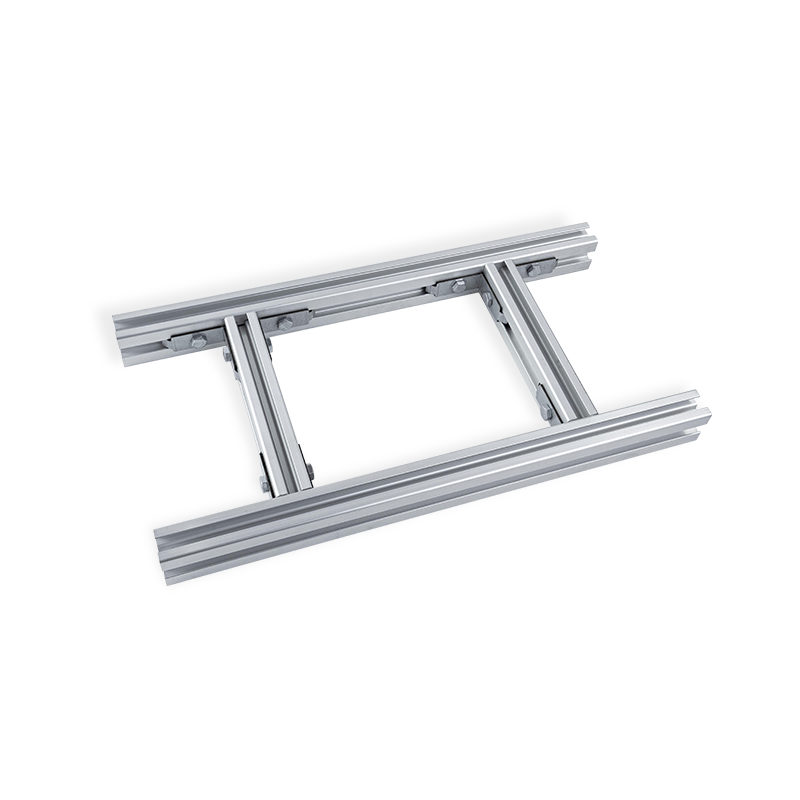

Tangga kabel aluminium dengan sistem terbuka terdiri dari dua rel samping memanjang yang dihubungkan oleh anak tangga pada interval tetap, membentuk struktur tipe tangga. Diproduksi dari paduan aluminium ekstrusi 6063-T5 atau 6061-T6, sistem ini menyediakan jalur dukungan yang ringan namun kaku untuk kabel. Desain terbuka memungkinkan pendinginan konveksi alami, mencegah penumpukan panas, dan menyederhanakan penambahan atau penggantian kabel tanpa memutuskan sambungan saluran yang ada. Perlakuan permukaan mencakup penyelesaian pabrik, anodisasi (8-12μm), atau lapisan bubuk poliester (warna RAL). Jarak anak tangga standar adalah 250mm atau 300mm, dapat disesuaikan berdasarkan permintaan. Bagian tangga disambung melalui splices atau coupler, mendukung jalur lurus, tikungan horizontal, tikungan vertikal dalam/luar, dan transisi riser. Retensi kabel dapat ditingkatkan dengan gerigi opsional, roller, atau ditutup dengan pemisah untuk pemisahan.

6063-T5 / 6061-T6 Nilai paduan
250 & 300 mm Jarak anak tangga (standar)
Hingga 6 m Panjang bagian
IP20 - IP66 Perlindungan sistem (dengan penutup)

Keuntungan inti

W

Rasio berat vs kekuatan

Kepadatan aluminium 2,7 g/cm³ menghasilkan bobot 60% lebih ringan dibandingkan alternatif baja sekaligus mempertahankan kapasitas beban hingga 200 N/m per anak tangga (diuji sesuai IEC 61537).

C

Ketahanan korosi

Lapisan oksida alami atau lapisan anodisasi tahan terhadap kelembapan, semprotan garam (diuji >480 jam ASTM B117) dan bahan kimia. Cocok untuk lingkungan petrokimia dan kelautan.

HAI

HAIpen accessibility

Jarak anak tangga memungkinkan kontrol kabel terkulai dan inspeksi visual. Tidak diperlukan peralatan untuk memasang atau mengubah rute kabel di sepanjang jalur, sehingga mengurangi waktu pemasangan sebesar 30%.

R

Perakitan cepat

Pelat sambungan snap-in dan lubang yang sudah dilubangi mengurangi sambungan yang dibaut. Sesuai dengan standar DIN EN 61537 untuk sistem tangga kabel.

Karakteristik produk

Bahan Paduan aluminium ekstrusi 6063-T5 / 6061-T6 (6005A dapat disesuaikan)
Permukaan akhir Hasil akhir pabrik, dianodisasi (bening 10μm atau perunggu), lapisan bubuk RAL 9002 / RAL 7040 / RAL 1018
Dimensi rel samping (T x L) 50x30mm | 80x40mm | 100x45mm | 120x50 mm (lainnya berdasarkan permintaan)
Profil anak tangga batang datar trapesium 20x12 mm atau 25x15 mm; pola anti-slip opsional
Panjang standar 3000mm, 4000mm, 6000mm
Jarak anak tangga 250 mm (tugas berat), 300 mm (tugas standar), 150 mm (untuk kabel kecil)
Kelas beban (IEC 61537) Kelas 60 / Kelas 120 / Kelas 180 (beban terdistribusi maksimal 1800 N/m)
Kisaran suhu -40°C hingga 120°C

Skenario aplikasi

Pembangkit listrik & gardu induk Pusat data (perutean kabel overhead) Fasilitas pengolahan air Kilang minyak & gas Bangunan komersial bertingkat tinggi Jaringan persinyalan kereta api Energi terbarukan (pembangkit listrik tenaga surya/angin) Bagasi bandara & sistem kontrol

Catatan & solusi teknis

Mitigasi interferensi elektromagnetik (EMI).

Untuk kabel sinyal sensitif, pasang tangga aluminium dengan jumper pengikat kontinu. Gunakan sambungan anak tangga berikat untuk mengurangi impedansi loop di bawah 0,1 ohm per panjang 10m, sesuai dengan arahan EMC 2014/30/EU.

Manajemen ekspansi termal

Aluminium memuai 23 x 10⁻⁶/K. Untuk lintasan yang melebihi 20m, gunakan sambungan ekspansi dengan celah 15mm per variasi 10°C. Jangkar tetap yang ditempatkan setiap 6 m mencegah tekuk.

Pencegahan korosi bimetal

Saat menyambungkan tangga aluminium ke penyangga baja galvanis, gunakan bantalan isolasi atau ring berlapis seng dengan lapisan Dacromet. Hindari kontak langsung tembaga-aluminium dalam kondisi lembab.

Kepatuhan seismik & getaran

Sistem tangga dengan pelat sambungan yang dibaut dan klip pegas tahan terhadap percepatan seismik Zona 4 (0,4g). Untuk area yang getarannya tinggi, gunakan mur pengunci dan braket anti getaran.

Pertanyaan yang sering diajukan

Apa perbedaan antara tangga kabel dan baki kabel?
Tangga kabel memiliki anak tangga terbuka dengan jarak (biasanya 250-300 mm) yang menyediakan ventilasi dan pengumpulan serpihan minimal, ideal untuk kabel berat. Cable tray memiliki bagian bawah yang kokoh atau berlubang, cocok untuk kabel berdiameter kecil. Tangga mengurangi berat dan memudahkan penurunan.
Bisakah tangga kabel aluminium digunakan di luar ruangan di lingkungan pesisir?
Ya. Tentukan lapisan akhir anodisasi (min 15μm) atau lapisan bubuk dengan hibrida epoksi-poliester. Untuk zona percikan laut langsung, gunakan aluminium 6063 dengan lapisan konversi bebas kromat ditambah lapisan poliester tugas berat yang diuji hingga semprotan garam 1000 jam.
Bagaimana cara menghitung kapasitas beban untuk panjang bentang tertentu?
Lihat tabel beban pada IEC 61537. Misalnya, rel samping 100x45mm dengan bentang 3m dan jarak anak tangga 250mm mendukung beban terdistribusi 1200 N/m. Tingkatkan kepadatan anak tangga atau kurangi bentang untuk beban yang lebih tinggi. Konsultasikan grafik defleksi beban pabrikan.
Apakah aksesori tersedia untuk pemasangan kabel tanpa pengeboran?
Ya. Klip sadel universal, pengencang baja pegas, dan tali pengait dipasang langsung ke anak tangga. Selain itu, gerigi kabel dengan alas jepret dipasang pada perforasi rel samping (lubang yang sudah dilubangi setiap 50 mm).

Informasi referensi pemesanan

Kode nomor bagian ACL-[Tinggi rel]-[Jarak anak tangga]-[Kode akhir]-[Panjang cm]
Contoh ACL-100-300-PC7035-400 → tinggi 100mm, jarak anak tangga 300mm, lapisan bubuk RAL7035, panjang 4000mm
Aksesori standar Pelat sambungan (sepasang), baut & mur pegas, jumper pengikat, penutup ujung untuk rel samping
Opsi penyesuaian Anak tangga miring untuk drainase, perangkat keras baja tahan karat 316, skrup yang telah dirakit sebelumnya, saluran mur penahan untuk pemasangan cepat
*Semua data teknis berdasarkan profil aluminium ekstrusi. Kapasitas beban diverifikasi sesuai dengan IEC 61537:2021. Ilustrasi dan spesifikasi produk dapat berubah sewaktu-waktu.
Sifat fisik
Ketik Baki kabel untuk pengkabelan
Bahan Bahan Baja, Aluminium, ss304, ss316L
Finishing/perawatan permukaan

Pelapisan seng 8um/ Elektro pra-galvanis(≥12um)

Galvanis celup panas(>60um)

Dimandikan plastik(>60um)

Pelapisan listrik

Pemolesan pencucian asam (opsi)

Rentang dimensi

dapat disesuaikan tersedia

Lebar
Tinggi Rel Samping
Panjangnya
Ketebalan/diameter kawat
Maks. Beban Kerja Menurut Ukuran
Aksesori/produk terkait
Fitur Produk
Warna Perak atau lainnya/Menurut pelanggan
Permintaan lingkungan
Aplikasi
