Pengenalan Produk

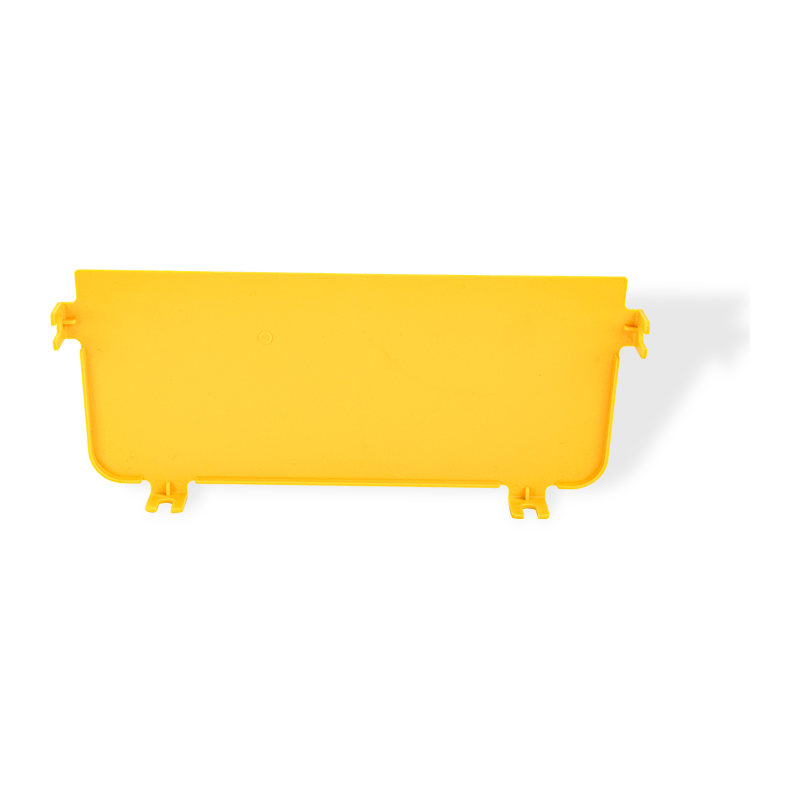

Fiber Cable Tray End Cup adalah aksesori utama dalam sistem saluran serat optik. Itu terbuat dari bahan ABS tahan api untuk memastikan keamanan dan stabilitas. Penyekat port ini dirancang dengan indah untuk menutup ujung palung serat optik dengan sempurna, secara efektif mencegah masuknya debu dan kotoran, dan melindungi serat optik dari kerusakan yang tidak disengaja. Kinerja tahan apinya memenuhi standar UL94 FV-0 serta aman dan andal. Penyekat port mudah dipasang dan memiliki kompatibilitas yang kuat. Sangat cocok untuk berbagai sistem palung serat optik. Permukaannya yang halus dan tampilannya yang rapi tidak hanya meningkatkan estetika secara keseluruhan, namun juga secara efektif memandu jalur serat optik untuk memastikan transmisi data yang lancar dan efisien. Baik itu pusat data baru atau yang diperluas, penyekat port adalah pilihan yang sangat diperlukan dan berkualitas tinggi.

Piala Ujung Baki Kabel Fiber

Klasifikasi produk: Baki Kabel Optik

Ikhtisar Produk

Cangkir ujung baki kabel serat adalah aksesori terminasi yang dipasang di ujung terbuka baki kabel optik. Ini menciptakan penghalang besar yang mencegah akumulasi serpihan, kontak fisik dengan terminasi kabel, dan perpindahan kabel serat optik secara tidak sengaja. Diproduksi dari baja dengan lapisan bubuk elektrostatik, cangkir ujung sesuai dengan dimensi baki standar (lebar dari 100mm hingga 600mm). Komponen ini memiliki lubang pemasangan yang telah dibor sebelumnya dan sejajar dengan anak tangga baki serta profil tepi membulat halus yang menghilangkan sudut tajam. Saat dipasang, cangkir ujung menjaga kepatuhan radius tekukan untuk serat optik yang keluar atau berakhir pada titik akhir baki. Desainnya terintegrasi dengan bagian lurus, tikungan vertikal, atau siku horizontal untuk memberikan perlindungan kabel yang konsisten di seluruh jalur manajemen kabel.

Keuntungan Inti

  • Kompatibilitas dimensi dengan lebar baki kabel optik standar (100mm, 150mm, 200mm, 300mm, 400mm, 500mm, 600mm).
  • Substrat baja galvanis ketebalan 0,8 mm hingga 1,5 mm dengan lapisan poliester tahan korosi (80-100 mikron).
  • Pemasangan snap-fit ​​tanpa alat pada baki dengan anak tangga berlubang; pemasangan sekrup tersedia untuk lingkungan dengan getaran tinggi.
  • Tepi membulat dengan radius 5 mm untuk mencegah pelanggaran radius tekukan serat (memenuhi IEC 60794-1-21).
  • Desain slot terbuka di bagian bawah untuk drainase dan ventilasi kabel, mengurangi retensi kelembapan.

Karakteristik Produk

Bahan Baja canai dingin (DX51D Z) atau baja tahan karat 304/316L
Permukaan akhir Lapisan bubuk elektrostatik, RAL 7035 atau RAL 9010; ketebalan 60-80μm
Pilihan ketebalan 1,0 mm, 1,2 mm, 1,5 mm (tergantung peringkat beban baki)
Kompatibilitas lebar 100mm hingga 600mm, dapat disesuaikan melalui flensa samping
Tinggi 50mm, 80mm, 100mm, 120mm (sesuai dengan tinggi rel samping baki)
Kisaran suhu -40°C hingga 85°C
Peringkat api UL 94 V-0; indeks oksigen ≥28% (komponen plastik tidak ada pada versi semua baja)
Metode instalasi Pemasangan sekrup (baut M6x12) atau clip-on dengan mur pegas

Skenario Aplikasi

Baki kabel pusat data di titik akhir tempat transisi jumper serat ke rak peralatan.
Kantor pusat dan headend telekomunikasi memerlukan perlindungan terminasi untuk kabel optik tulang punggung.
Lingkungan otomasi industri dengan getaran, mencegah perpindahan ujung kabel.
Poros penambah kabel dan titik distribusi bangunan di mana baki berakhir pada penetrasi dinding.
Penutup serat luar ruangan dan titik masuk kabinet (peringkat IP30 dengan pelat penekan opsional).

Catatan & Solusi Teknis

Persyaratan izin instalasi

Pertahankan jarak minimal 25mm antara cangkir ujung dan dinding atau peralatan yang berdekatan. Jarak bebas yang terbatas dapat menyebabkan radius tekukan serat di bawah 40 mm untuk serat SMF-28 standar. Gunakan cangkir ujung offset (sudut 15 atau 30 derajat) jika ruang terbatas.

Kontinuitas landasan

Gelas ujung dengan permukaan yang dicat tidak secara otomatis menempel ke landasan baki. Pasang klip grounding atau ring bintang di antara sekrup pemasangan dan baki untuk memastikan kontinuitas listrik untuk grounding sistem sesuai TIA-607-B.

Manajemen kelembaban di baki luar ruangan

Untuk area luar ruangan atau tempat mencuci, pilih wadah ujung dengan lubang tangisan bagian bawah (diameter 2 mm, jarak 50 mm). Tanpa drainase, kondensasi terakumulasi dan meningkatkan kehilangan penyisipan pada konektor optik. Cangkir ujung berlubang memberikan ventilasi dan mengurangi tekanan diferensial.

Kompatibilitas dengan tangga kabel vs. baki berlubang

Cangkir ujung standar dirancang untuk baki kabel berlubang. Untuk baki tipe tangga (jarak anak tangga 250mm atau 300mm), gunakan wadah ujung flensa panjang yang tumpang tindih melebihi anak tangga terakhir untuk mencegah kabel kendur di titik akhir.

Pertanyaan yang Sering Diajukan

Dapatkah end cup dipasang pada baki terpasang yang sudah ada?
Ya. Cangkir ujung meluncur di atas rel samping baki tanpa melepaskan kabel. Namun, jika kabel melampaui ujung baki lebih dari 30 mm, penyangga sementara diperlukan selama pemasangan untuk mencegah ketegangan serat.
Berapa kapasitas beban dari end cup itu sendiri?
Cangkir ujung tidak dirancang untuk menahan beban. Gaya aksial maksimum 50N (setara dengan 5kg statis) diterapkan pada permukaan ujung. Untuk aplikasi penarikan atau penegangan kabel, gunakan siku penarik atau kotak terminasi khusus.
Apakah cangkir ujung memerlukan gasket untuk perlindungan debu?
Versi standar tidak memiliki paking. Untuk tingkat perlindungan IP4X, pesan cangkir ujung dengan paking neoprena (ketebalan 2 mm) yang sudah terpasang sebelumnya pada flensa. Gasket dikompres untuk menutup celah antara ujung cangkir dan rel samping baki.
Bagaimana cara mengidentifikasi ukuran cangkir ujung yang benar untuk baki yang ada?
Ukur lebar bagian dalam antara rel samping baki (bukan lebar nominal). Ukur juga tinggi rel samping. Penandaan mangkuk ujung menunjukkan seri baki yang kompatibel, misalnya, "C100H80" cocok dengan baki dengan lebar 100mm x tinggi 80mm.

Informasi Referensi Pemesanan

Struktur nomor bagian FEC-[Lebar dalam mm]-[Tinggi dalam mm]-[Kode bahan]
Contoh FEC-300-100-SS304 (lebar 300mm, tinggi 100mm, baja tahan karat 304)
Kemasan standar 10 buah per karton termasuk sekrup pemasangan (M6x12, 4 per cangkir ujung)
Opsi khusus Lapisan bubuk kuning (visibilitas tinggi), port masuk kabel yang telah dibor sebelumnya (diameter 20-50mm), pelabelan berukir laser
Sifat fisik
Ketik Baki Kabel Fiber/Baki Kabel Optik
Bahan Bahan PVC tahan api Untuk Bagian Lurus, ABS tahan api Untuk Aksesori, bahan tabung fleksibel adalah PP. Bahan tahan api dengan peringkat UL94 FV-0
Finishing/perawatan permukaan

/

Rentang dimensi

dapat disesuaikan tersedia

Lebar 120/240/300/360
Tinggi Rel Samping 100
Panjangnya 2000/3000/Disesuaikan
Ketebalan/diameter kawat
Maks. Beban Kerja
Aksesori/produk terkait
Fitur Produk

1. Desain tertutup, melindungi kabel serat optik dari kerusakan.

2. Saluran fiber raceway terbuat dari bahan plastik tahan api dengan permukaan halus dan tampilan bagus.

3. Menawarkan kontrol radius tikungan dan memastikan radius serat≧40mm Kit keluar kabel bergerak bersifat opsional untuk memenuhi permintaan pusat tanggal yang semakin meluas.

4. Berbagai jenis cara pemasangan tersedia seperti menggantung, menopang bagian atas kabinet atau menghubungkan dengan baki kabel lainnya.

Warna Kuning (panton 123c)
Permintaan lingkungan Dalam ruangan
Aplikasi Cocok untuk berbagai aplikasi, termasuk manajemen kabel serat optik, manajemen kabel daya.
