Panduan Utama untuk Seri Baki Kabel Berlubang Tipe Punched

Dalam dunia manajemen kabel yang kompleks, memilih sistem pendukung yang tepat sangat penting demi keselamatan, efisiensi, dan umur panjang. Di antara berbagai pilihan yang tersedia, yang Seri Baki Kabel Berlubang Tipe Berlubang menonjol sebagai solusi serbaguna dan kuat. Panduan komprehensif ini mendalami seri spesifik ini, mengeksplorasi desain, manfaat, penerapan, dan pertimbangan utamanya untuk membantu SEBUAHnda membuat keputusan yang tepat untuk proyek Anda berikutnya. Kami juga akan menjawab pertanyaan umum, termasuk perbedaan antara baki kabel tipe berlubang dan tipe tangga , untuk memberikan pemahaman holistik.

Apa itu Baki Kabel Berlubang Tipe Punched?

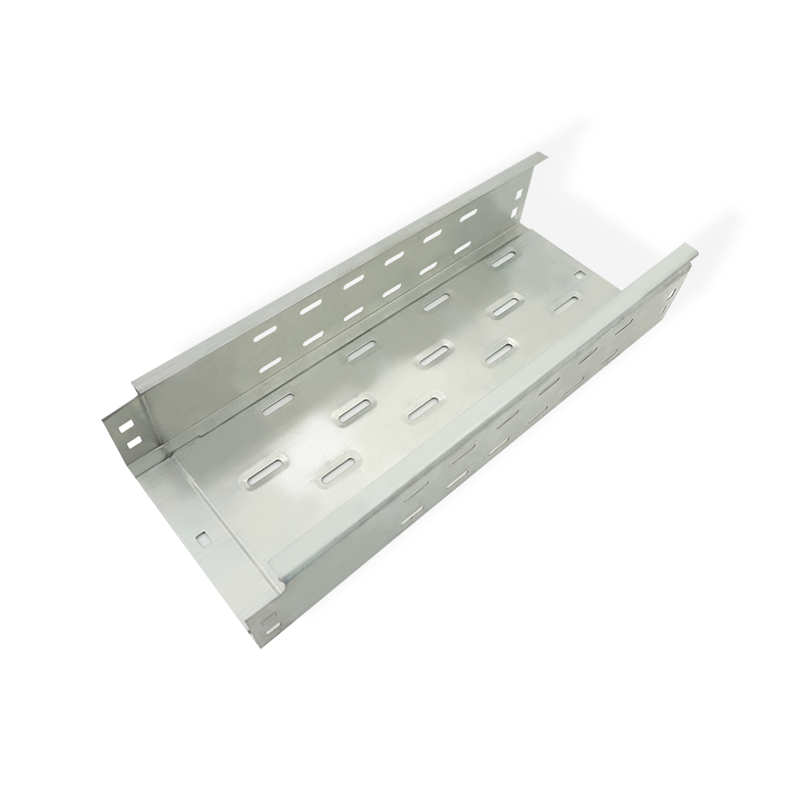

A Baki Kabel Berlubang Tipe Berlubang adalah sistem struktur prefabrikasi yang biasanya terbuat dari baja, aluminium, atau baja tahan karat. Ciri khasnya adalah alas kokoh dengan lubang yang dilubangi secara merata di bagian bawah dan rel samping. Perforasi ini tidak terjadi secara acak; mereka dirancang untuk memberikan banyak keuntungan, mulai dari pengurangan berat hingga peningkatan ventilasi. Desain ini merupakan landasan instalasi listrik industri dan komersial modern.

• Konstruksi: Dibentuk dari selembar logam, yang kemudian dilubangi dan dibengkokkan hingga menjadi bentuk akhir U atau seperti keranjang.
• Ventilasi: Perforasi memungkinkan sirkulasi udara yang baik di sekitar kabel, mencegah penumpukan panas dan memperpanjang umur kabel.
• Daya tahan: Dirancang untuk menopang beban kabel yang berat pada bentang yang panjang dan tidak didukung sekaligus menahan tekanan lingkungan.

Fitur dan Keunggulan Utama

Popularitas seri baki kabel berlubang berakar pada serangkaian fitur uniknya yang mengatasi tantangan umum manajemen kabel. Desainnya secara langsung berkontribusi pada infrastruktur kelistrikan yang lebih aman dan mudah dikelola.

• Visibilitas Kabel Unggul: Desain terbuka memungkinkan identifikasi visual dan penelusuran masing-masing kabel dengan mudah, menyederhanakan pemeliharaan dan pemecahan masalah.
• Pembuangan Panas yang Efektif: Perforasi memfasilitasi pendinginan pasif, yang merupakan faktor penting untuk instalasi padat daya di mana panas berlebih dapat menurunkan isolasi kabel.
• Ringan namun Kuat: Proses pelubangan menghilangkan material berlebih tanpa mengurangi integritas struktural secara signifikan, sehingga menghasilkan baki yang lebih ringan sehingga lebih mudah untuk ditangani dan dipasang.
• Fleksibilitas dalam Perutean: Tersedia dalam berbagai perlengkapan standar (siku, tee, reduksi), baki ini dapat dikonfigurasi untuk menavigasi jalur rumit di sekitar rintangan.

Membandingkan Cable Tray Berlubang dengan Tipe Lainnya

Untuk benar-benar menghargai nilai dari seri berlubang, penting untuk memahami posisinya dalam ekosistem baki kabel yang lebih luas. Pilihan antara jenis baki sering kali bergantung pada keseimbangan persyaratan dukungan, perlindungan, dan ventilasi.

Baki Kabel Tipe Berlubang vs. Tangga

Pertanyaan yang sering diajukan dalam manajemen kabel adalah tentang perbedaan antara baki kabel tipe berlubang dan tipe tangga . Meskipun keduanya digunakan secara luas, keduanya memiliki tujuan yang sedikit berbeda berdasarkan desainnya.

Baki tangga terdiri dari dua rel samping yang dihubungkan oleh palang tersendiri, menyerupai tangga. Ini menawarkan kekuatan maksimum dan ideal untuk bentang panjang dengan kabel yang sangat berat. Sebaliknya, baki berlubang memiliki dasar kokoh berlubang, memberikan dukungan dan perlindungan lebih menyeluruh untuk kabel yang lebih kecil namun tetap memungkinkan adanya ventilasi. Tabel di bawah ini memberikan perbandingan yang jelas:

Spesifikasi Penting untuk Seleksi dan Pemasangan

Memilih yang benar Baki Kabel Berlubang Tipe Berlubang melibatkan lebih dari sekedar memilih jenis. Beberapa spesifikasi teknis harus dipertimbangkan untuk memastikan integritas dan kinerja sistem. Memahami kapasitas beban baki kabel berlubang adalah langkah pertama dan paling penting.

• Kapasitas Beban: Ini adalah berat maksimum yang dapat ditopang dengan aman oleh baki, termasuk berat kabel dan beban lingkungan tambahan (seperti salju atau angin). Hal ini ditentukan oleh ukuran material, lebar baki, dan jarak penyangga.
• Bahan dan Selesai: Bahan umum termasuk baja pra-galvanis, baja galvanis hot-dip, aluminium, dan baja tahan karat. Pilihannya tergantung pada lingkungan (misalnya, baja tahan karat untuk area pantai yang korosif atau pabrik kimia).
• Lebar dan Kedalaman Baki: Ukuran distandarisasi, tetapi ukuran khusus dapat dibuat. Lebar dan kedalamannya harus mengakomodasi volume kabel saat ini dan memungkinkan perluasan di masa depan, biasanya sekitar 40% kapasitas cadangan.

Praktik Terbaik Instalasi dan Jarak Dukungan

Pemasangan yang tepat sangat penting untuk mencapai tujuan yang dirancang kapasitas beban baki kabel berlubang dan keamanan sistem. Faktor kuncinya adalah jarak dukungan untuk baki kabel berlubang , yang secara langsung berdampak pada defleksi baki saat diberi beban.

Jarak penyangga mengacu pada jarak antara titik di mana baki ditambatkan ke struktur bangunan (misalnya, dari batang langit-langit atau braket dinding). Jarak dukungan yang lebih dekat meningkatkan kapasitas menahan beban sistem. Jarak optimal adalah perhitungan berdasarkan peringkat beban baki, berat total kabel, dan defleksi maksimum yang diijinkan (sag).

• Perhitungan adalah Kuncinya: Jangan pernah menebak jarak dukungan. Itu harus direkayasa berdasarkan pada baki dan beban kabel tertentu.
• Ikuti Pedoman Produsen: Pabrikan terkemuka menyediakan tabel rentang beban terperinci yang menentukan jarak dukungan maksimum untuk berbagai kondisi beban.
• Akun untuk Beban Dinamis: Di area dengan getaran atau potensi aktivitas seismik, jarak tumpuan mungkin perlu dikurangi, dan penahan gempa harus digunakan.

Mengoptimalkan Sistem Anda dengan Aksesori yang Tepat

Sistem baki kabel yang lengkap lebih dari sekadar bagian lurus. Penggunaan aksesoris cable tray untuk tipe berlubang sangat penting untuk menciptakan instalasi yang fungsional, aman, dan sesuai kode. Komponen-komponen ini memastikan sistem dapat dirutekan dengan benar dan memberikan perlindungan yang diperlukan.

• Kelengkapan: Kategori ini mencakup tikungan horizontal dan vertikal (siku), tee, persilangan, dan reduksi. Mereka memungkinkan baki untuk mengubah arah dan bercabang ke area yang berbeda.
• Skrup dan Pelat Sambungan: Digunakan untuk menyatukan dua bagian baki yang lurus, memastikan kontinuitas mekanik dan listrik.
• Meliputi: Meskipun baki berlubang terbuka, penutup dapat ditambahkan di area tertentu untuk melindungi kabel dari serpihan yang jatuh, air yang menetes, atau untuk alasan estetika.
• Klem Penahan: Ini adalah aksesori penting yang mengamankan kabel di dalam baki, mencegahnya berpindah karena angin, getaran, atau gaya magnet arus pendek.

Analisis Biaya dan Sumber

Penganggaran untuk suatu proyek memerlukan pemahaman yang jelas tentang hal tersebut daftar harga cable tray tipe punched . Biayanya bukanlah suatu angka tunggal tetapi dipengaruhi oleh kombinasi beberapa faktor.

• Biaya Bahan: Baki aluminium dan baja tahan karat lebih mahal daripada baja. Harga bahan baku tidak stabil dan secara langsung mempengaruhi biaya akhir.
• Dimensi Baki: Baki yang lebih lebar dan lebih dalam harganya lebih mahal karena meningkatnya bahan yang digunakan.
• Pengukur Bahan (Ketebalan): Baki yang lebih tebal dan berukuran lebih berat memiliki kapasitas muatan yang lebih tinggi tetapi juga harga yang lebih tinggi.
• Selesai: Lapisan akhir galvanis hot-dip lebih tahan korosi dan mahal dibandingkan lapisan pra-galvanis.
• Aksesoris: Jumlah dan jenis perlengkapan, penutup, dan klem dapat menambah total biaya proyek secara signifikan.

Pertanyaan Umum

Apa keuntungan utama baki kabel berlubang dibandingkan baki bawah padat?

Keuntungan utamanya adalah pembuangan panas. Baki bawah yang kokoh menutupi seluruh kabel, memerangkap panas yang dapat mempercepat degradasi isolasi kabel dan mengurangi kapasitas hantar arusnya. Perforasi pada a Baki Kabel Berlubang Tipe Berlubang memungkinkan sirkulasi udara terus menerus, mendinginkan kabel secara pasif, dan meningkatkan umur operasional yang lebih lama dan lebih aman. Selain itu, perforasi membuat identifikasi kabel dan penggantian sebagian lebih mudah dibandingkan dengan baki padat.

Bagaimana cara menentukan kapasitas beban yang benar untuk baki kabel berlubang saya?

Menentukan yang benar kapasitas beban baki kabel berlubang adalah proses multi-langkah. Pertama, hitung berat total semua kabel yang akan ditempatkan di baki, termasuk insulasinya dan penambahan kabel di masa mendatang (biasanya kapasitas cadangan 25-40%). Berikutnya, pertimbangkan beban lingkungan tambahan apa pun. Kemudian, konsultasikan dengan tabel rentang muatan dari pabrikan untuk model baki spesifik yang Anda pertimbangkan. Tabel berikut menunjukkan hubungan antara rentang baki (jarak penyangga) dan kapasitas muatan. Baki yang Anda pilih harus memiliki kapasitas beban tetapan yang melebihi total beban yang dihitung pada jarak penyangga yang Anda rencanakan.

Bisakah baki kabel berlubang digunakan di luar ruangan?

Ya, Baki Kabel Berlubang Tipe Berlubangs biasanya digunakan di luar ruangan, asalkan bahan dan hasil akhir yang dipilih benar. Untuk aplikasi luar ruangan, disarankan menggunakan baja galvanis hot-dip, aluminium, atau baja tahan karat karena ketahanan korosinya yang unggul. Desain terbuka sebenarnya bermanfaat di luar ruangan karena memungkinkan drainase air hujan dan mencegah akumulasi kelembapan dan kotoran, tidak seperti baki bawah padat yang dapat menampung air.

Berapa jarak dukungan standar untuk baki kabel berlubang?

Tidak ada satu "standar" untuk itu jarak dukungan untuk baki kabel berlubang , karena sepenuhnya bergantung pada desain baki dan beban yang diberikan. Untuk aplikasi beban ringan, jaraknya mungkin 3 meter (10 kaki), sedangkan untuk skenario beban berat, jaraknya bisa sekecil 1,5 meter (5 kaki). Metode yang paling dapat diandalkan adalah dengan menggunakan data teknik yang disediakan oleh produsen baki. Tabel rentang bebannya akan menentukan jarak dukungan maksimum yang diperbolehkan untuk menjaga defleksi baki dalam batas aman untuk beban tertentu.

Apakah ada masalah keselamatan kebakaran saat menggunakannya baki kabel berlubang ?

Semua sistem manajemen kabel harus mematuhi peraturan kebakaran dan kelistrikan setempat. Baki berlubang itu sendiri tidak menimbulkan bahaya kebakaran, namun kabel di dalamnya dapat menimbulkan bahaya kebakaran. Di wilayah yang memerlukan proteksi kebakaran, tindakan khusus dapat diintegrasikan. Hal ini dapat mencakup penggunaan pelapis atau pembungkus kabel tahan api, memasang penahan api di tempat baki menembus firewall, atau bahkan memilih baki kabel dengan sifat tahan api bawaan. Desain terbuka terkadang membuat api lebih mudah menyebar melalui isolasi kabel jika tidak ditangani dengan benar, sehingga analisis bahaya kebakaran selalu disarankan.
